Dalam konstruksi modern, terutama pada struktur baja dan beton komposit, penggunaan shear connector menjadi komponen yang sangat penting. Komponen ini berfungsi untuk menghubungkan pelat beton dengan balok baja sehingga keduanya dapat bekerja secara bersama-sama dalam menahan beban.
Tanpa shear connector yang tepat, struktur komposit tidak dapat mencapai kekuatan maksimal dan berpotensi mengalami slip atau pergeseran antara baja dan beton. Oleh karena itu, memilih shear connector yang tepat sangat penting untuk memastikan kekuatan, stabilitas, dan keamanan struktur bangunan.
Artikel ini akan membahas secara lengkap cara memilih shear connector terbaik, termasuk manfaat, grade, serta berbagai aplikasinya dalam industri konstruksi.
Apa Itu Shear Connector?

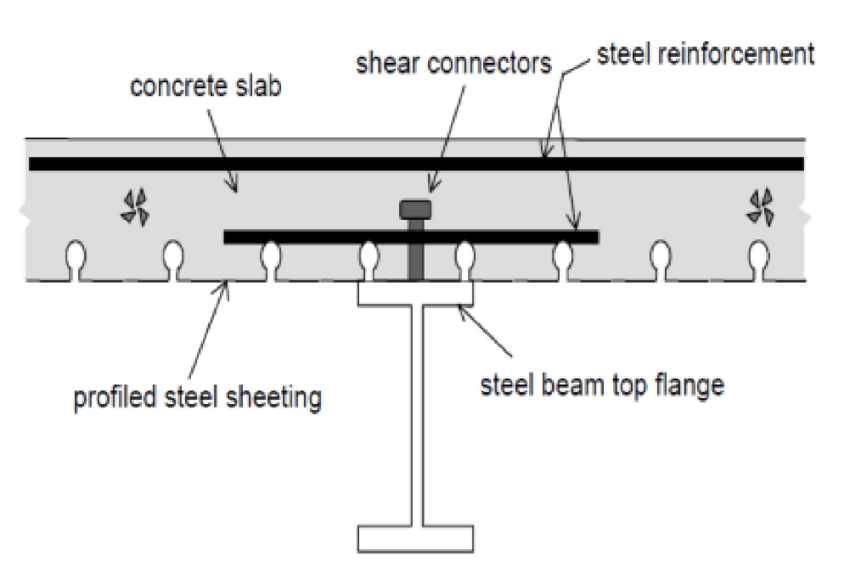

Shear connector adalah komponen logam yang digunakan untuk menghubungkan balok baja dengan pelat beton pada sistem struktur komposit. Biasanya shear connector berbentuk stud bolt dengan kepala (headed stud) yang dilas langsung pada permukaan balok baja.
Ketika beton dituangkan di atas balok baja yang telah dipasang shear connector, komponen ini akan bekerja sebagai pengunci mekanis yang mencegah terjadinya pergeseran antara beton dan baja.
Dengan adanya shear connector, balok baja dan pelat beton dapat bekerja sebagai satu sistem struktur komposit yang lebih kuat dan efisien.
Fungsi Utama Shear Connector
Shear connector memiliki beberapa fungsi penting dalam struktur komposit:
1. Mencegah Slip antara Baja dan Beton
Shear connector berfungsi sebagai pengunci yang memastikan beton dan baja tidak bergerak secara terpisah ketika menerima beban.
2. Meningkatkan Kekuatan Struktur
Dengan menggabungkan kekuatan baja dan beton, struktur komposit mampu menahan beban yang lebih besar dibandingkan struktur biasa.
3. Distribusi Beban Lebih Merata
Shear connector membantu mendistribusikan gaya geser secara merata antara balok baja dan pelat beton.
4. Meningkatkan Stabilitas Bangunan
Penggunaan shear connector dapat meningkatkan stabilitas struktur pada bangunan bertingkat, jembatan, dan proyek infrastruktur besar.
Jenis Shear Connector yang Umum Digunakan
Dalam industri konstruksi, terdapat beberapa jenis shear connector yang sering digunakan.
1. Headed Stud Shear Connector
Ini adalah jenis shear connector yang paling umum digunakan dalam konstruksi.
Ciri-ciri:
-
Berbentuk stud dengan kepala bulat
-
Dilas menggunakan metode stud welding
-
Digunakan pada balok baja untuk struktur komposit
Kelebihan:
-
Instalasi cepat
-
Kekuatan tinggi
-
Cocok untuk proyek skala besar
2. Channel Shear Connector
Jenis ini menggunakan profil baja berbentuk channel yang dilas pada balok baja.
Biasanya digunakan pada:
-
Struktur jembatan
-
Proyek konstruksi berat
Namun saat ini penggunaannya lebih jarang dibandingkan stud connector.
3. Angle Shear Connector
Shear connector berbentuk angle atau siku baja yang dilas pada balok baja.
Jenis ini sering digunakan pada:
-
Struktur lama
-
Konstruksi khusus
Cara Memilih Shear Connector yang Terbaik
Memilih shear connector yang tepat memerlukan beberapa pertimbangan teknis agar struktur dapat bekerja secara optimal.
1. Perhatikan Material Shear Connector
Material yang digunakan biasanya adalah carbon steel berkekuatan tinggi. Material ini memiliki kekuatan tarik yang tinggi serta mampu menahan beban geser pada struktur komposit.
Pastikan shear connector yang dipilih memiliki sertifikasi standar internasional.
2. Pilih Diameter yang Sesuai
Diameter shear connector sangat mempengaruhi kapasitas beban yang dapat ditahan.
Diameter yang umum digunakan antara lain:
-
13 mm
-
16 mm
-
19 mm
-
22 mm
Diameter 19 mm adalah ukuran yang paling umum digunakan pada konstruksi bangunan dan jembatan.
3. Perhatikan Panjang Stud
Panjang shear connector harus disesuaikan dengan ketebalan pelat beton serta jenis deck yang digunakan.
Biasanya panjang stud berkisar antara:
-
75 mm
-
100 mm
-
125 mm
-
150 mm
Pemilihan panjang yang tepat akan memastikan shear connector tertanam dengan baik di dalam beton.
4. Standar dan Sertifikasi
Pastikan shear connector yang digunakan memenuhi standar internasional seperti:
-
AWS D1.1 (American Welding Society)
-
ISO Structural Fastener Standards
-
BS EN 13918
Standar ini memastikan produk telah melalui pengujian kualitas dan kekuatan.
5. Metode Instalasi
Shear connector biasanya dipasang menggunakan stud welding machine yang menghasilkan pengelasan kuat dan cepat.
Metode ini memastikan:
-
Ikatan kuat antara stud dan balok baja
-
Instalasi lebih efisien
-
Konsistensi kualitas sambungan
Grades Shear Connector
Shear connector biasanya diproduksi menggunakan baja karbon dengan kekuatan tinggi yang memenuhi standar tertentu.
Beberapa grade material yang umum digunakan antara lain:
Grade SD1
Digunakan untuk aplikasi konstruksi umum dengan kekuatan standar.
Grade SD2
Memiliki kekuatan lebih tinggi dan biasanya digunakan pada struktur berat seperti jembatan dan gedung bertingkat.
Grade ini memiliki karakteristik:
-
Ketahanan terhadap beban geser tinggi
-
Ketahanan terhadap deformasi
-
Daya tahan terhadap beban dinamis
Applications Shear Connector
Shear connector digunakan dalam berbagai proyek konstruksi dan infrastruktur.
1. Gedung Bertingkat

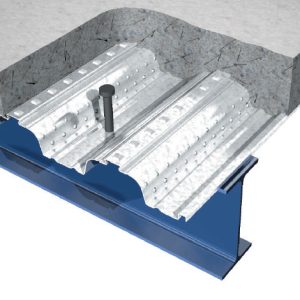

Pada bangunan bertingkat dengan struktur baja, shear connector digunakan untuk menghubungkan balok baja dengan lantai beton.
Ini menciptakan sistem composite floor system yang lebih kuat dan efisien.
2. Jembatan Baja
Banyak jembatan modern menggunakan struktur komposit antara baja dan beton.
Shear connector membantu memastikan kedua material tersebut bekerja secara bersamaan dalam menahan beban kendaraan dan getaran.
3. Proyek Infrastruktur
Shear connector juga digunakan pada berbagai proyek infrastruktur seperti:
-
Bandara
-
Stadion
-
Pusat transportasi
-
Pabrik industri
4. Platform Industri
Pada platform industri dan fasilitas manufaktur, shear connector membantu menciptakan struktur lantai yang kuat untuk menahan beban mesin berat.
Keuntungan Menggunakan Shear Connector Berkualitas
Menggunakan shear connector berkualitas memberikan banyak keuntungan dalam jangka panjang.
Struktur Lebih Kuat
Shear connector berkualitas memastikan sambungan komposit bekerja secara optimal.
Umur Bangunan Lebih Panjang
Struktur komposit yang kuat dapat meningkatkan umur bangunan.
Efisiensi Material
Sistem komposit memungkinkan penggunaan material yang lebih efisien tanpa mengurangi kekuatan struktur.
Keamanan Lebih Baik
Dengan distribusi beban yang merata, risiko kegagalan struktur dapat diminimalkan.
Kesimpulan
Shear connector merupakan komponen penting dalam konstruksi struktur komposit baja dan beton. Dengan fungsi utama sebagai penghubung yang mencegah slip antara kedua material, shear connector membantu menciptakan struktur yang lebih kuat, stabil, dan tahan lama.
Dalam memilih shear connector terbaik, beberapa faktor penting yang harus diperhatikan meliputi:
-
Material dan kekuatan baja
-
Diameter dan panjang stud
-
Standar sertifikasi internasional
-
Metode instalasi yang tepat
Dengan pemilihan shear connector yang tepat, proyek konstruksi dapat mencapai keamanan, efisiensi, dan performa struktural yang optimal.
